МАРКИРОВКА ДЛЯ ПРОВОДОВ И КАБЕЛЕЙ, АППАРАТОВ

1. Маркировка для проводов (кабельных жил) /

Термоусаживаемые трубки, тип PHM

[PHM2] Термоусаживаемые трубки, тип PHM
Производитель: PARTEX Marking Systems (Швеция)

  • Эластичные плоские либо круглые термоусаживаемые профили из полиолефина с поперечными связями.
  • Идеальны для нанесения обозначений при небольших пространствах между проводами.
  • Широко применяются в промышленности.
  • Отличное сопротивление огню.
  • Высокая стойкость к растворителям, а также к перепадам температур.
  • Степень усадки 2:1.
  • Оперативный и недорогой вариант получения готовой маркировки прямо на рабочем месте с помощью печатающих машин фирмы PARTEX

ХАРАКТЕРИСТИКИ
ТЕМПЕРАТУРНЫЙ ДИАПАЗОН: от –55°C до +135°C
ТЕМПЕРАТУРА УСАДКИ: +120°C
МАТЕРИАЛ: полиолефин, самогасящийся согласно нормам ASTM D2671
СООТВЕТСТВИЕ СТАНДАРТУ: AMS-DTL-23053 Class 1
ПЕЧАТЬ: термоперенос (термотрансферная печать специальными принтерами и маркировочными машинами PARTEX)

ФОРМА
Трубки PHM2 стандартно поставляются сплющенными (овального сечения), чтобы облегчить машинное нанесение маркировки и обеспечить высококачественную печать. При необходимости можно также заказать трубку круглого сечения.

Размеры PHL

D - внутр.диаметр (min) перед усадкой,
D1 - внутр.диаметр (max) после усадки,
W - толщина стенки после усадки.

ЦВЕТА
Стандартные: жёлтый (4) или белый (9). Другие цвета (согласно Международному Коду) - по запросу.

4

9

АРТИКУЛ И УПАКОВКА

Артикул

Диаметр
D, мм

Диаметр
D1, мм

Толщина
W, мм

Упаковка
(бобина)

Печать при
помощи принтеров

PHM20024BN¤

2,4

1,2

0,51

200 м

MK8-Std
MK8-Pro

SP2000

PHM20032BN¤

3,2

1,6

0,51

150 м

PHM20048BN¤

4,8

2,4

0,51

150 м

PHM20064BN¤

6,4

3,2

6,4

150 м

PHM20095BN¤

9,5

4,8

6,4

100 м

PHM20127BN¤

12,7

6,4

6,4

100 м

PHM20190BN¤

19,0

9,5

0,77

100 м

PHM20254BN¤

25,4

12,7

0,89

75 м

PHM20320BN¤

32,0

16,0

1,02

50 м

¤ = цвет профиля: стандартные цвета - жёлтый (4), белый (9).

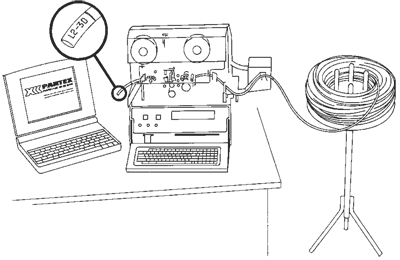

НАНЕСЕНИЕ ОБОЗНАЧЕНИЙ

Нанесение обозначений на PHM

ПРИМЕР ЗАКАЗА

Требуется

Заказной артикул

Термоусаживаемая трубка типа PHM, диаметром после усадки 2,4 мм, жёлтая, бобина 150 метров

PHM20048BN4

Термоусаживаемая трубка типа PHM, диаметром после усадки 9,5 мм, белая, бобина 100 метров

PHM20190BN9
